  • 传动不锈钢链轮

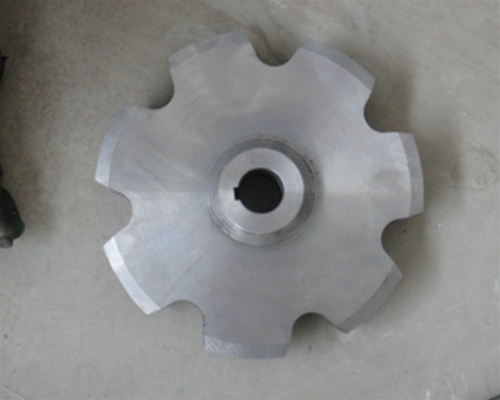

传动不锈钢链轮

所属类别:不锈钢链轮

  • 售后QQ: 点击这里给我发消息
  • 售后QQ: 点击这里给我发消息
咨询热线:13869240308
详细内容

    传动不锈钢链轮的应用:被广泛应用于化工、纺织机械、食品加工、仪表仪器、石油等行业的机械传动等
    链轮参数计算公式:分度圆直径:d=p/sin180°/z p=节距可查表 z=齿数
    齿顶圆(外径):D=p×(0.54+cot180°/z)常用链轮节距:3/8=9.525 1/2=12.7 5/8=15.875 3/4=19.053分 4分 5分 6分分度圆直径:d=p/sin(180°/z)齿顶圆直径:dmax=d+1.25p-d1dmin=d+(1-1.6/z)p-d1齿根圆直径:df=d-d注:p 链条节z 链轮齿d1 链条滚子直径较简单的算法就是{? 分}=分度圆直径除与{齿数+2}链轮型号:包含非标链轮(根据客户图纸定制),标准链轮(美标和公制)。链轮常用材料:C45链轮常用加工方法发黑链轮齿数选用的一般原则:19 齿或以上一般用于中高转速、正常工作条件下运行的主动链轮。17 齿只用于小节距主动链轮。23 齿或多过23齿推荐用于有冲击的情况。当速比低时,用高齿数链轮可以大大减少i链节的转动量、链条的拉伸负荷和轴承的负荷。
